全功能電動機保護
保護器采用數字電路和單片機技術設計，內置高精度數據處理和先進的保護算法，實現短路、過載、堵轉、長時起動、斷相、三相電流不平衡、過壓、欠壓、漏電閉鎖等全功能電動機保護。
MODBUS通訊接口
具有本質性能的通訊接口，MODBUS通訊協議，可方便的接入礦井網絡，所有運行數據和狀態均可通過通訊接口上傳。還可實現遠程整定、遠程控制等操作，實現礦井低層設備的監控。
48條事件記錄
保護器記錄48條帶時間刻度的新動作事件，可隨時對保護器動作事件進行查詢，方便了故障處理和排查，同時為事故分析提供了更多的信息和依據。
兼容早期產品

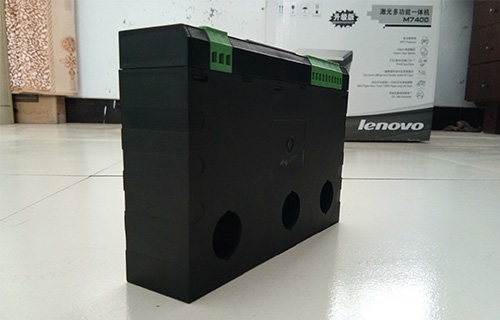

一體式機殼，內置電流互感器，結構緊湊，安裝方便。外形尺寸和安裝方式與JDB和ABD8等早期電動機保護器一致，可直接替換，方便用戶改造和升級。
寬范圍整定電流
額定電流涵蓋5～250A范圍，滿足80A、120A、225 A等多種規格礦用磁力起動器的應用。電流整定級差達0.1A，實現準確整定。
LCD顯示中文菜單
保護器配備128*64點陳LCD顯示屏，中文多層菜單人機交互界面，可顯示運行數據、運行狀態、故障狀態、當前時間等數據，顯示信息齊全豐富。
2路可編程信號輸入
2路隔離的可編程開關量信號輸入接口，可根據現場需求接入運行狀態反饋信號、外部連鎖信號和解鎖信號，實現運行狀態顯示、安全連鎖斷電和故障解鎖等多種控制功能。
內置本定電池
保護器內置本定電池，具有后備電池繼續支持功能，可支持不小于30min的連續后備時間。由本安電池供電的電路采用本安設計。支持斷電后打開隔爆外殼進行查詢和整定。
內置溫度傳感器
保護器內置微型溫度傳感器，可實現測量和顯示腔內溫度，并能感知各種異常導致的腔內溫度過高現象，及時發出報警信息。
自動休眠
保護器由后備電池供電時可自動休眠，大限度地延長了后備支持時間，按任意鍵或上電時則自動激活。
工作原理
結構特點
技術參數

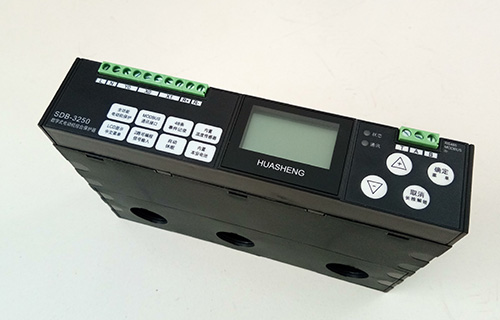

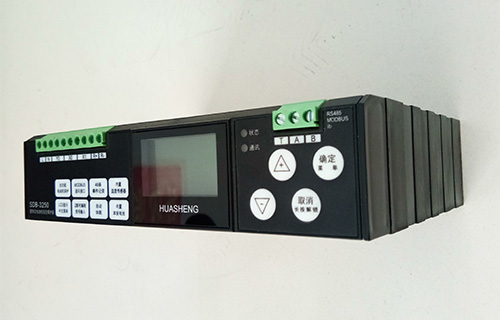

SDB-3250數字式電動機綜合保護器是專用于煤礦井下380V、660V、和1140V供電系統中，配合250A以下礦用隔爆型磁力啟動器，實現電動機的綜合保護和組網通訊的智能保護裝置。
SDB-3250數字式電動機綜合保護器具有耗電小、體積小、功能齊全、使用方便、性能穩定、工作可靠、壽命長等諸多優點。可完全替換JDB和ABD8等老式保護器，是JDB和ABD8的換代產品。使用SDB-3250數字式電動機綜合保護器，使磁力啟動器功能更完善，保護更準確。
1）短路保護
2）堵轉保護
3）長時起動保護
4）過載保護（反時限）
5）缺相保護
6）三相不平衡保護
7）漏電（接地）閉鎖
8）過壓保護/閉鎖
9）欠壓保護/閉鎖
10）超溫報警
11）短路試驗
12）漏電實驗
額定輸入電壓：AC36V 50Hz
允許電壓波動：60～120
功耗：3W
輸出接口容量：AC250V/7A DC28V/7A
整定電流范圍：5～250A
保護電流范圍：0～2500A
電阻測量范圍：-25～+125℃
通訊接口：RS485 MODBUS RTU
電池支持時間：≥30分鐘（連續）
事件記錄條數：48條（帶時間刻度）
外形尺寸：180*42*120mm
重量：770g（不含母線和安裝支架）
安裝方式：母線壓接、支架固定或導軌卡裝
